Принцип роботи супутникової антени

Принцип роботи супутникової антени



Принцип роботи супутникової антени

Супутникова антена передає сигнали даних і широко використовується для мовлення телебачення, радіо, телефонів, інтернету і т. д. У цій статті ми хочемо розповісти вам все про те, як працює супутник.

Ви знали?

Був час, коли спортивні події та новини були отримані телеглядачами супутникового телебачення через исползование C-діапазон. Цей перегляд був безкоштовний і низькоякісний.

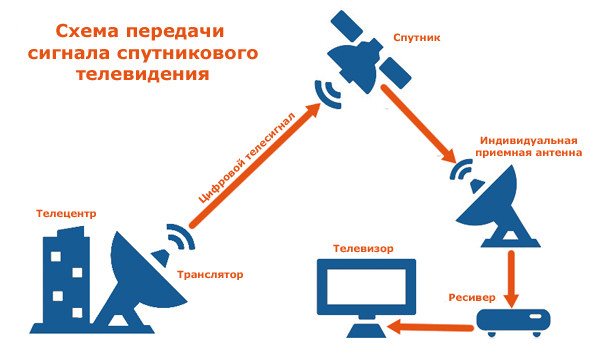

Супутникова антена - це обладнання, що використовується для передачі сигналів, даних в приймач (прийому сигналів даних від супутника) розташованого в просторі. Вона має різні конструкції і розміри в залежності від її використання. Супутникова антена в основному використовується для трансляції радіо - чи телевізійних сигналів або телефонів, інтернету. Антена спеціально розроблена для прийому і передачі електромагнітних хвиль (коротких довжин хвиль). Існують різні типи супутникових антен, таких як DTH (Direct-to-home), моторизовані страви, VSAT (термінал з дуже малою апертурою), TVRO (прийом тільки для телебачення), мультиспутниковые страви , ATSD (автоматичні супутникові тарілки) і т. д.

Основний механізм

Як згадувалося раніше, основна функція цього обладнання полягає в перетворенні електромагнітних сигналів в електричні сигнали, які будуть використовуватися для різних електронних пристроїв, таких як комп'ютер і телебачення. Сигнали можуть використовуватися для зв'язку в будь-якому місці, без яких-небудь кабелів. Робота цього пристрою досить проста, дуже схожа на роботу звичайного кабельного з'єднання. Передавач використовується для надсилання сигналів на супутник, які приймаються в будь-якому місці за допомогою підключених приймачів.

Компоненти:

Існують різні частини супутникової антени, такі як металева тарілка, що подає звуковий сигнал або антена подачі, опорний кронштейн і т. д.

Центр трансляції:

Це не компонент, але він є центром всієї системи. Тут провайдер ТБ отримує сигнали від різних джерел програмування і передає сигнал мовлення на супутники.

Опорний кронштейн:

Він підтримує подає антену для прийому сигналів.

Супутникова антена:

Це особливий вид антени, який повинен отримати сигнали даних від конкретної передачі.

Подаючий ріг:

Його також називають кормової антеною. Це точка, спроецированная з центральної частини тарілки, яка передає сигнали даних між прийомопередавачем і відбивачем.

Низкошумящий блок понижуючого перетворювача (LNB):

Це центральний елемент в подаючому розі. Він підсилює сигнали даних і відфільтровує шум (для радіомовлення). Потім він передає відфільтрований сигнал на приймач.

Фактична робота:

· Супутникова антена фактично є частиною передавальної супутникової системи. Це антена, яка приймає сигнали з супутника і перенаправляє їх на приймач сигналів.

· Він включає в себе параболічний відбивач разом з подаючим ріжком у фокусі. Цей подає звуковий сигнал реверберирует сигнали даних від фокальних точок до малошумящему блоку понижуючого перетворювача.

· Сигнали даних являють собою електромагнітні хвилі. LNB перетворює ці електромагнітні хвилі в електричні сигнали, щоб перенаправити їх на передавач сигналу.

· Електричні сигнали далі передаються в діапазон L-діапазону від низхідній C-діапазону або K μ -діапазону .

· Приймач сигналу захоплює ці електричні сигнали, які потім відтворюються у вигляді зображення та аудіо з допомогою телевізора або аудіоформату в разі радіо. Ця процедура дозволяє телевізорів виробляти високоякісну картинку і звук.

· Покриття сигналу залежить від супутника і транспондера, що використовується для передачі. Зазвичай фактична величина підсилення для супутникової антени 60 см на рівні 11,75 ГГц становить 37,50 дБ. Це значення змінюється в міру зміни форми, подає антени або зміни поверхні.

Функція приймача:

· Страву на приймаючій стороні може приймати тільки дані, а не передавати їх. Коли вони потрапляють в пучок, форма параболи відображає радіосигнал всередину на певну область.

· У деяких системах страва приймає сигнали від двох або більше джерел одночасно. Це відбувається, коли два передавачі розташовані близько один до одного, а звичайне блюдо з одним рупором захоплює обидва сигналу разом.

· Оскільки цей метод в якійсь мірі підриває якість, останні страви мають різні ріжки, щоб підбирати різні сигнали. Коли сигнали потрапляють в приймач, вони відображаються під різними кутами, так що кожен сигнал приймається кожним звуковим сигналом.

· Приймач приймає цифрові дані, які він перетворює в аналоговому форматі. Він розблоковує зашифрований сигнал, для якого йому потрібен правильний чіп декодера. Цей чіп обробляє всю зв'язок через сигнал.

Щоб бути більш точним, розгляньте ситуацію, наприклад, ви міняєте канал на своєму телевізорі. Приймач посилає сигнал тільки для цього каналу на вашому телевізорі. Тому, щоб записати одну програму і подивитися її пізніше, вам потрібно купити додатковий приймач.

Установка, важливі фактори:

Існують різні фактори, які необхідно враховувати при установці супутникової антени.

Розташування:

Місце розташування дуже важливо для якості виводу. Страва має бути розміщене таким чином, щоб на його шляху не було ніяких перешкод. Перешкоди, такі як дерева, будівлі і вежі, зменшують частоту переданих і прийнятих електромагнітних хвиль.

Вирівнювання і наведення:

Це не менш важливо. В Інтернеті доступні різні онлайн-калькулятори супутникових антен і калькулятори для подачі страв. Не повинно бути жодних перешкод у напрямку, на яке вказує тарілка. Потрібно заземлити пристрій з-за розвитку статичної електрики, яке обмежує електричні сигнали. Це може навіть пошкодити приймач сигналу. Тому в деяких областях існують закони, що стосуються заземлення. Більшість користувачів встановлюють свої страви на даху свого будинку.

Супутникові антени все частіше стають повсюдним електронним обладнанням в наші дні. Великі з них забезпечують кращу якість з-за великої площі поверхні. Однак ідеальне пристрій повинен бути компактним і здатним забезпечити хороші результати, незважаючи на його розмір.
